          功能描述

              YD系列油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的,YD(JZ)系列輕型交直流高壓試驗變壓器是在YDJ系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品.特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗.是高壓試驗中必不可少的重要設備.

          產品別名

              試驗變壓器、交直流試驗變壓器、 油浸試驗變壓器、 高壓試驗變壓器、 電力試驗變壓器、工頻試驗變壓器

          儀器特點

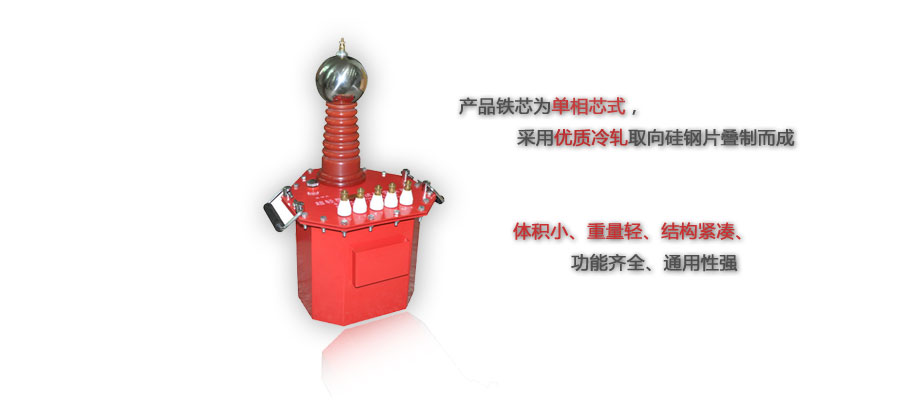

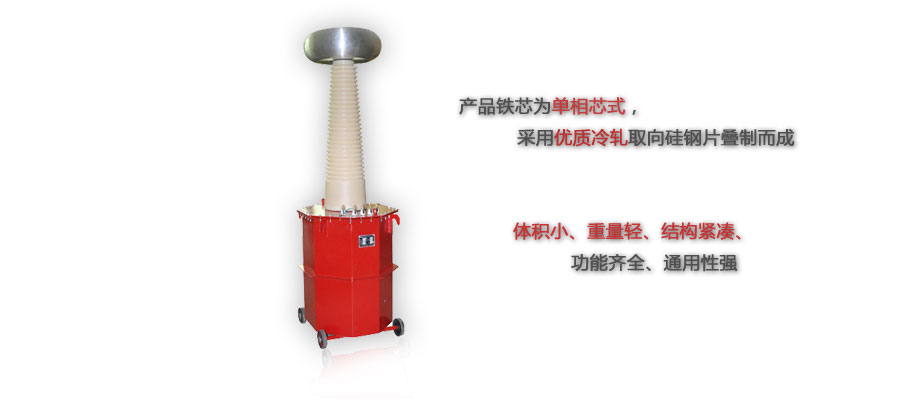

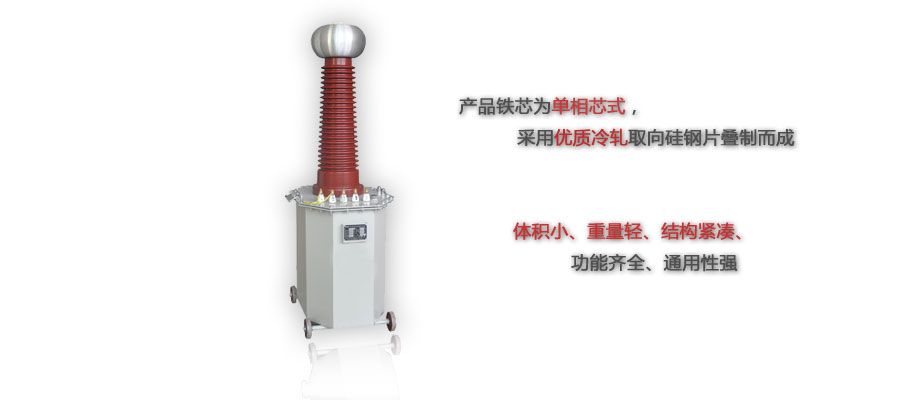

              1、本系列產品鐵芯為單相芯式,采用優質冷軋取向硅鋼片疊制而成,緊固方式采用鋼材作夾件.



              2、高壓線圈為圓筒多層塔式,由優質聚酯漆包線及高耐壓值絕緣材料繞制而成.



              3、低壓線圈在外,儀表線圈為一獨立繞組,一般情況下為100V.



              4、殼體為八角形,10kVA以上的試驗變壓器裝有可移動的鐵輪.具有重量輕、體積小、移動方便、性能優越等特點.



              5、YD系列油浸式試驗變壓器為單相變壓器,用工頻220V或380V電源接入操作箱(臺),經操作箱內自耦調壓器調節至0-200V或0-400V電壓輸出至試驗變壓器的初組繞組,根據電磁感應原理,在試驗變壓器高壓繞組可獲得試驗所需的高電壓.



              6、本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點.

          技術參數

           YDJZ)系列輕型交直流試驗變壓器





          容量

          (kVA)

          高壓電壓(kV

          高壓電流(mA

          低壓輸入

          變比

          溫升

          (30分鐘)



          AC



          DC



          AC



          DC

          電壓(V

          電流(A

          /

          YDJ Z-1.5/50

          1.5

          50

          70

          30

          15

          200

          7.5

          500

          10

          YDJ Z-3/50

          3

          50

          70

          60

          15

          200

          15

          500

          10

          YDJ Z-5/50

          5

          50

          70

          100

          15

          200

          25

          500

          10

          YDJ Z-10/50

          10

          50

          70

          200

          50

          200

          50

          500

          10

          YDJ Z-20/50

          20

          50

          70

          400

          100

          400

          53

          500

          10

          YDJ Z-30/50

          30

          50

          70

          600

          100

          400

          79

          500

          10

          YDJ Z-40/50

          40

          50

          70

          800

          105

          400

          105

          500

          10

          YDJ Z-50/50

          50

          50

          70

          1000

          100

          400

          132

          500

          10

          YDJ Z-10/100

          10

          100

          140

          100

          50

          200

          50

          1000

          10

          YDJ Z-20/100

          20

          100

          140

          200

          100

          400

          53

          1000

          10

          YDJ Z-30/100

          30

          100

          140

          300

          100

          400

          79

          1000

          10

          YDJ Z-40/100

          40

          100

          140

          400

          100

          400

          105

          1000

          10

          YDJ Z-50/100

          50

          100

          140

          500

          100

          400

          132

          1000

          10

          YDJ Z-20/150

          20

          150

          210

          133

          100

          400

          53

          1500

          10

          YDJ Z-30/150

          30

          150

          210

          200

          100

          400

          79

          1500

          10

          YDJ Z-40/150

          40

          150

          210

          267

          100

          400

          105

          1500

          10

          YDJ Z-50/150

          50

          150

          210

          333

          100

          400

          132

          1500

          10

          YDJ Z-100/150

          100

          150

          210

          667

          150

          400

          263

          1500

          10



          2.YD系列輕型交流試驗變壓器



          容量
          (kVA)
          高壓電壓
          kV
          高壓電流
          mA)
          低壓輸入
          變比
          (/)
          溫升
          (30分鐘)
          電壓(V)
          電流(A)
           YD-1.5/50
          1.5
          50
          30
          200
          7.5
          500
          10
          YD-3/50
          3
          50
          60
          200
          15
          500
          10
          YD-5/50
          5
          50
          100
          200
          25
          500
          10
          YD-10/50
          10
          50
          200
          200
          50
          500
          10
          YD-20/50
          20
          50
          400
          400
          53
          500
          10
          YD-30/50
          30
          50
          600
          400
          79
          500
          10
          YD-50/50
          50
          50
          1000
          400
          12
          500
          10
          YD-5/100
          5
          100
          50
          200
          25
          1000
          10
          YD-10/100
          10
          100
          100
          200
          50
          1000
          10
          YD-20/100
          20
          100
          200
          400
          53
          1000
          10
          YD-30/100
          30
          100
          300
          400
          79
          1000
          10
          YD-50/100
          50
          100
          500
          400
          132
          1000
          10
          YD-20/150
          20
          150
          133
          400
          53
          1500
          10
          YD-30/150
          30
          150
          200
          400
          80
          1500
          10
          YD-50/150
          50
          150
          333
          400
          132
          1500
          10
          YD-100/150
          100
          150
          667
          400
          263
          1500
          10
          YD- 50/200
          50
          200
          250
          400
          132
          2000
          10
          YD-100/200
          100
          200
          500
          400
          263
          2000
          10
          YD-150/200
          150
          200
          750
          400
          395
          2000
          10
          YD-200/200
          200
          200
          1000
          400
          526
          2000
          10
          YD-300/200
          300
          200
          1500
          400
          790
          2000
          10
          YD-50/300
          50
          300
          170
          400
          132
          3000
          10
          YD-100/300
          100
          300
          333
          400
          263
          3000
          10
          YD-150/300
          150
          300
          500
          400
          395
          3000
          10
          YD-200/300
          200
          300
          667
          400
          526
          3000
          10
          YD- 300/300
          300
          300
          3000
          400
          790
          3000
          10
          ×
