BOC-2008無局放耐壓成套試驗裝置

??????

    BOC-2008無局放耐壓成套試驗裝置，適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。

    BOC-2008無局放耐壓成套試驗裝置，是近年來博試電氣新研制生產的又一新穎局部放電檢測試驗設備。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多。儀器經適當定標后能直讀放電脈沖的放電量。指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。

    無局放耐壓試驗裝置、無局放高壓成套試驗裝置、局部放電測試儀、無局放耐壓成套試驗裝置

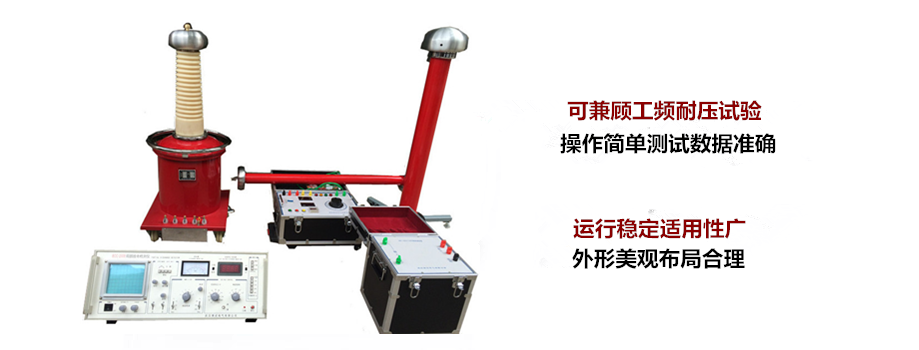

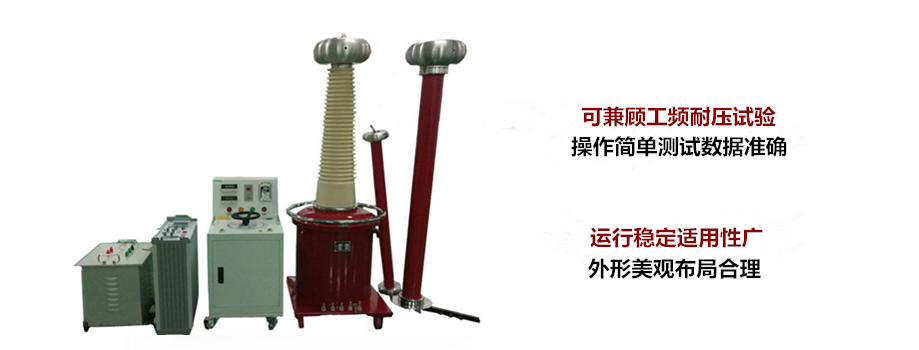

    1、無局放試驗變壓器 BOJF-10KVA/100KV

    2、無局放調壓控制臺 BOTW-10KVA/220V

    3、隔離濾波變壓器 BOGLB-10KVA/200V

    4、耦合電容器 BOWF-100KV

    5、無局放保護電阻 BOXR-100KV/8K

    6、局部放電檢測儀 BOC2008

    1、控制臺
   （1）電源輸入：AC220V/380V  ±10%

   （2）容    量：10KVA—500KVA

   （3）輸入電流：45--1350A

   （4）輸出電壓：0—250--630V

   （5）輸出電流：0-40-850A

   （6）電壓測量精度：±0.5%

   （7）電流測量精度：±0.5%

     2、局放儀
   （1）可測試品的電容量范圍6PF—250µF


   （2）檢測靈敏度

  （3）放大器頻帶：
   低端：10KHZ、20KHZ、40KHZ任選

   高端：80KHZ、200KHZ、300KHZ任選

  （4）放大器增益調節：粗調六檔，檔間增益20±1db；細調范圍≥20db

  （5）時間窗
   窗寬：可調范圍15゜～150゜

   窗位置：每窗可旋轉0゜～170゜

   兩個時間窗可分別開或同時開

  （6）放電量表：
   指針式表頭：對數刻度1-10-100誤差＜±5%（以滿刻度計）

   線性刻度0-100   誤差＜±5%（以滿刻度計）

   數字表頭：以31/2LED數字顯示

   誤差＜±5%（以滿刻度計）

  （7）橢圓時基：
   頻率50HZ、100HZ、150HZ、200HZ、400HZ

   橢圓旋轉：以30゜為一檔，可作120゜旋轉。

   顯示方式：橢圓——直線

  （8）試驗電壓表：
   量程：0-100KV（可擴展）

   顯示：31/2數字電壓表指示

   精度：優于±5%（以滿刻度計）

  （9）內、外零標功能

   3、無局放工頻試驗變壓器

  （1）額定容量：10--500KVA

  （2）原邊額定電壓：200-600V       原邊額定電流：50-850A

  （3）副邊輸出電壓：100-500KV      副邊額定電流：100-1000mA

  （4）空載電流：5%

  （5）波形畸變率：≤3%

  （6）測量繞組電壓：100-500V       測量電壓比：1:1000

  （7）過壓能力：在110%UH時間60S下過電壓不造成試驗變壓器絕緣損壞，此時波形畸變率≤5%

  （8）絕緣水平：低壓端工頻耐5KV/min

  （9）介質損耗：≤0.5%

  （10）局部放電量：100%UH下小于5PC，80%UH下小于3PC

    4、耦合電容器
   （1）額定電壓：100-500KV

   （2）電容量：500-1000PF

   （3）分壓比：1000:1

   （4）介質損耗：<0.2%

   （5）測量精度：≤±1%

    5、隔離濾波變壓器
   （1）輸入電壓：200-600V±10%

   （2）輸出電壓：200-600V±10%

   （3）額定容量：10-500KVA

   （4）空載損耗：≤5%

   （5）阻抗電壓：≤5%

   （6）阻尼電阻功率：20-10000W

   （7）衰減特性：10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB
