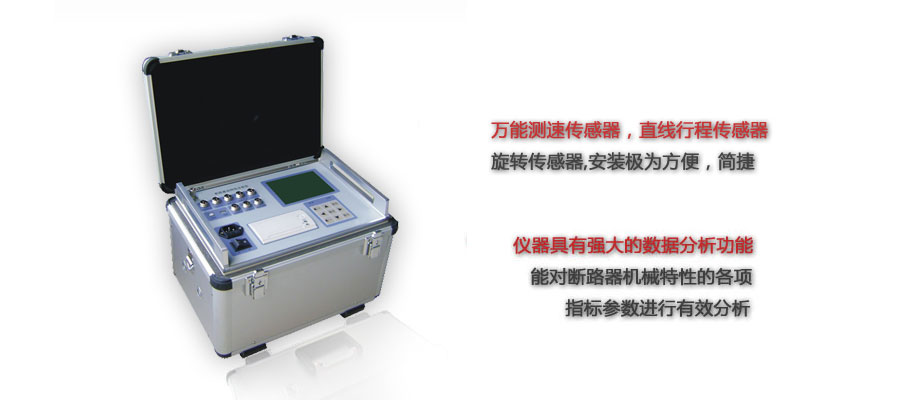

BOKC-6B高壓開關動特性測試儀

??????

    1、高壓開關動特性測試儀適用于國內外生產的所有型號的金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關.

    2、萬能測速傳感器,直線行程傳感器,旋轉傳感器,安裝極為方便,簡捷.

    3、主機可存儲多組現場分、合閘試驗結果,機內實時時鐘,便于存檔保存試驗日期、時間.

    4、內置快速微型打印機,打印所有數據及圖譜.

    5、主機大屏幕、直透式、背景光液晶,對比度電子調節.全中文菜單提示操作,開關動作一次,顯示所有數據及波形圖譜.

    6、儀器配有與PC機聯機的《斷路器數據分析管理軟件Windows中文版》軟件,試 驗結果可直接存入硬盤,也可輸出到各類打印機上打印試驗報告,使現場試驗計算機化.

    7、儀器具有強大的數據分析功能,能對斷路器機械特性的各項指標參數進行有效分析.

    8、儀器配置速度自定義添加程序,用戶可根據需要,自由添加各種剛分、剛合速度定義.

    高壓開關機械特性測試儀、高壓開關測試儀、高壓開關動特性測試儀、高壓開關綜合測試儀、開關特性測試儀、開關機械特性測試儀

    1、時      間:12個斷口的固有分、合閘時間,同相同期、相間同期.

    2、重  合閘:每斷口的合-分(金短時間),分-合(無電流間隔時間),分-合-分.

    3、彈      跳:每斷口的合閘彈跳時間,彈跳次數,彈跳過程,彈跳波形.

    4、速      度:剛分、剛合速度,最大速度,重合閘速度,時間-行程特性曲線.

    5、行      程:總行程,開距,超行程,過沖行程,反彈幅值.

    6、電      流:分、合閘線圈的分、合閘電流值、電流波形圖.

    7、動作電壓:機內提供DC30~250V/20A(瞬時工作)數字可調斷路器動作電源,自動完成斷路器的低電壓動作試驗.

    1、時 間: 量程 4000.0ms  分辨率 0.1ms

    誤差 ①100ms以內 0.1ms±1個字    ②100ms以上 0.1%±1個字    ③同期 ±0.1ms

    2、行 程:

    3、速 度:量 程 20.00m/s         分辨率0.01m/s

    4、誤 差:①0~2m/s以內:±0.1m/s±1個字      ② 2m/s以上: ±0.2m/s±1個字

    5、電 流:量 程 20.00A         分辨率 0.01A

    6、輸入電源: 220V±10% 50Hz

    7、輸出電源:DC30~250V數字可調/20A(瞬時工作)

    8、使用環境:-20℃--40℃ 濕度:≤75%RH

    9、外形尺寸:360mm(L)×280mm(W)×300mm(H)

    10、重 量:10kg
