BOPQ-300A電能質量分析儀

??????

      目前,諧波、電磁干擾、功率因數降低已并列為電力系統的三大公害, 當電網的電能質量被干擾或污染,達不到國家相關標準時,就得有針對性地對電網進行電能質量改善.要了解電網電能質量的實際情況,就必須有相應的設備對其進行測試分析,針對國內的實際情況,我公司適時開發研制了適合國情的專業BOPQ-300A 電能質量分析儀.下面就BOPQ-300A 電能質量分析儀的具體性能、參數、使用方法進行詳細說明.

    便攜式電能質量分析儀、電能質量分析儀、電能表校驗儀、電能質量測試儀、智能電能質量分析儀、數字電能質量分析儀、電能質量監測儀

    1、儀器是專門用于檢測電網中發生波形畸變、諧波含量、電壓波動與閃變和三相不平衡等電能質量問題的高精度測試儀器;同時還具備電參量測試、矢量分析的功能.

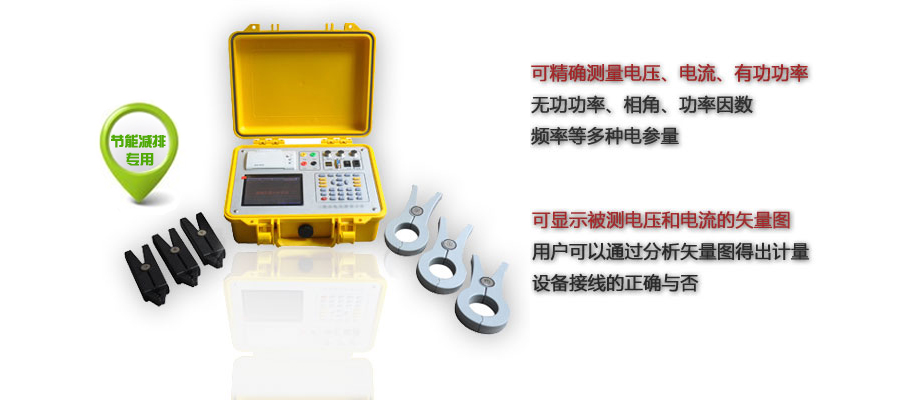

    2、可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量.

    3、可顯示被測電壓和電流的矢量圖,用戶可以通過分析矢量圖得出計量設備接線的正確與否.

    4、內置大容量數據存儲器,按1分鐘的時間間隔可連續存儲18個月以上,能滿足長期監測試驗點的需要.

    5、儀器具備USB接口,可方便的將數據直接拷貝到后臺管理計算機.

    6、儀器可配備微型打印機,隨時將現場測試數據打印出來.

    7、與功能強大的數據管理軟件配合,可將實時采樣數據直接上傳到后臺管理計算機,在后臺進行更全面、更迅速的處理.

    8、具備萬年歷、時鐘功能,實時顯示日期及時間.可在現場檢測的同時保存測試數據和結果,并通過串口上傳至計算機,通過后臺管理軟件(選配件)實現數據微機化管理,具備強大的報表功能.

    9、采用大屏幕進口彩色液晶作為顯示器,中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面,人機對話界面友好.

    10、5分鐘無操作液晶顯示自動關閉,以便延長電池工作時間.

    11、導電硅膠按鍵,手感好、壽命長、設計合理、操作方便.

    12、內置大容量、高性能鋰離子充電電池,充滿電連續工作10小時以上.

    13、體積小、重量輕,便于攜帶,既可用于現場測量使用,也可用做實驗室的標準計量設備.

    14、可設置不同的存儲間隔時間,按設置的時間間隔連續存儲數據.

    1、輸入特性:

    電壓測量范圍:0~200V~800V兩檔.

    電流測量范圍:

    鉗形互感器;0.05~5A~25A(標配)     10A~100A~500A(選配)

    相角測量范圍:0~359.99°.

    頻率測量范圍:45~55Hz.

    電壓通道數:三通道(UA、UB、UC).

    電流通道書:三通道(IA、IB、IC).

    最大諧波分析次數:64次.

    1分鐘間隔最大連續存儲周期:18個月.

    2、準確度:

    電參量測量部分:

    電壓:±0.2%

    頻率:±0.001Hz

    電流、功率:±0.5%(鉗形互感器±1.0%)

    相位:±0.1°(鉗形互感器±0.2°)

    電能質量部分:

    基波電壓允許誤差: ≤0.5%F.S.

    基波電流允許誤差: ≤1%F.S.

    基波電壓和電流之間相位差的測量誤差:≤0.2°

    諧波電壓含有率測量誤差:≤0.1%

    諧波電流含有率測量誤差:≤0.2%

    三相電壓不平衡度誤差:≤0.2%

    電壓偏差誤差:≤0.2%

    電壓變動誤差:≤0.2%

    3、工作溫度:-10℃~ +40℃

    4、充電電源:AC100V~220V、頻率45Hz-55Hz

    5、主機功耗:≤3VA

    6、電池最大工作時間:≥10小時

    7、絕緣:

    ⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?.

    ⑵、工作電源輸入端對外殼之間承受工頻1.5KV(有效值),歷時1分鐘實驗.

    8、體積:320mm×240mm×130mm

    9、重量:2.6 kg
