BO3000+ 三相多功能鉗形相位伏安表

??????

    BO3000+ 三相多功能鉗形相位伏安表是一種全數字化、多功能、高精度、智能化的多參數工頻測量儀器.該儀器應用先進的微處理器技術和數字信號處理技術,以直接交流采樣法實現工頻電參數測量(如電壓、電流有效值,有功、無功功率、視在功率、工頻頻率、功率因數,相位關系等)可以直接顯示向量圖,尤其適用于各供用電單位檢查電能計費系統及繼電保護系統的接線狀況.

    多功能鉗形相位伏安表、鉗形相位伏安表、多功能伏安表、三相相位伏安表

    1、采用3.4寸大屏幕高背光顯示,漢字顯示儀器的工作狀態和測試參數,操作極為方便.

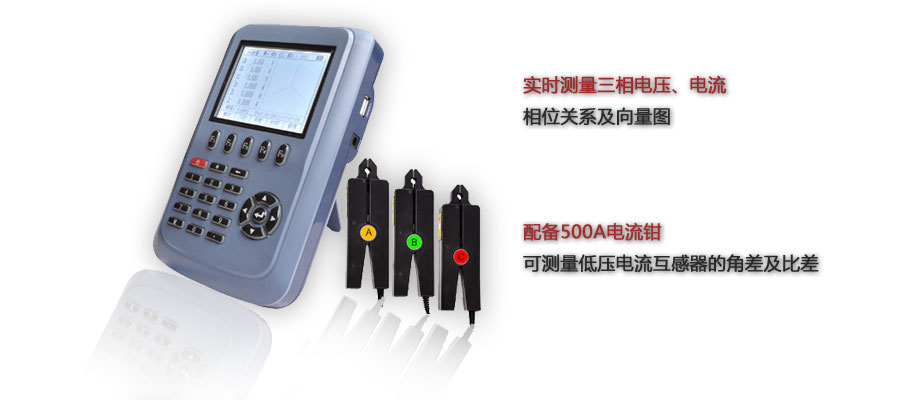

    2、實時測量三相電壓、電流、相位關系及向量圖;頻率、有功、無功功率、功率因數及視在功率的分相及總和功率.

    3、小電流1.5mA測量相位,非常適用于新裝用戶投運后無負荷時檢查接狀況,儀器測量精度高,測量范圍寬.

    4、自動判別線路感性或容性負載特性,并判別三相三線及三相四線電能表1008種錯誤接線,指出錯誤接線位置.

    5、內置時鐘芯片,可準確記錄、顯示測量時間.

    6、雙路電源供電,即可充電電池工作也可現場PT借電,電池工作時間長達18小時.

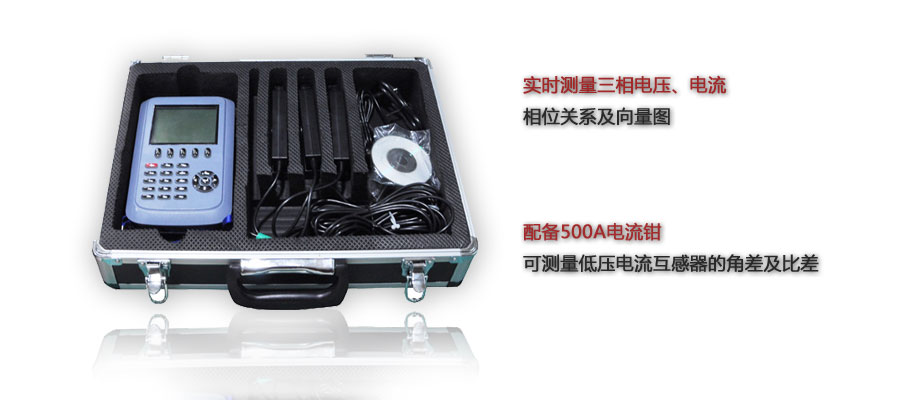

    7、配備500A電流鉗,可測量低壓電流互感器的角差及比差.

    8、可通過二次側測量,亦可轉換成一次側數據.

    9、內置存儲器,能保存 200 組測量數據,可查閱已保存的數據組及向量圖.

    10、配備管理軟件,可將儀表測量數據成組上傳至 PC 機,再形成打印報告存檔.

    11、實現測試結果的瀏覽、查詢、上傳數據等功能.

    12、內設幫助菜單可中文提示接線方法及注意事項,并漢字提示當前各相接線狀態及相序狀態.

    13、中文菜單與直接按鍵相結合,操作易學、易用.

    14、人性化設計,防脫落腕帶,以防操作人員失手對儀器造成損壞.

    15、采用超小型結構設計,手持式,體積小,重量輕.

1．    基本誤差

              注：當電流范圍在1.5 mA -10 mA量限時，相對誤差為±3°。


    2.測量通道特性

    電壓通道

    電壓量限:PT借電時電壓測量量限為45V-450V      電池供電時電壓測量量限為5V-500V

    輸入阻抗:>500kΩ

    分  辨  率:0.001V

    電流通道

    電流量限:1.5mA ~ 10A   (可選配500A)

    分  辨  率:0.0001A

    輸入方式:鉗形電流互感器轉換輸入

    相位測量:0.0-360.0度

    整機準確度: 0.5級

    頻率影響:信號在45Hz~65Hz范圍  <±0.04%

    溫度影響:在-10℃~+40℃范圍     <±50ppm

    整機準確度: 0.5級

    3.工作電源(雙電源供電)

    交流電源:儀器測量端供電 (45-450V)

    直流電源:內置高性能鋰電池 (1900mAh 3.7V/2塊)

    4.外形尺寸

    主機外形尺寸:200x120x40(mm3) 重量: 640g

    鉗表外形尺寸:142x42x18(mm3)   重量: 180g/把

    整機外形尺寸:360x270x110(mm3)重量: 3520g
