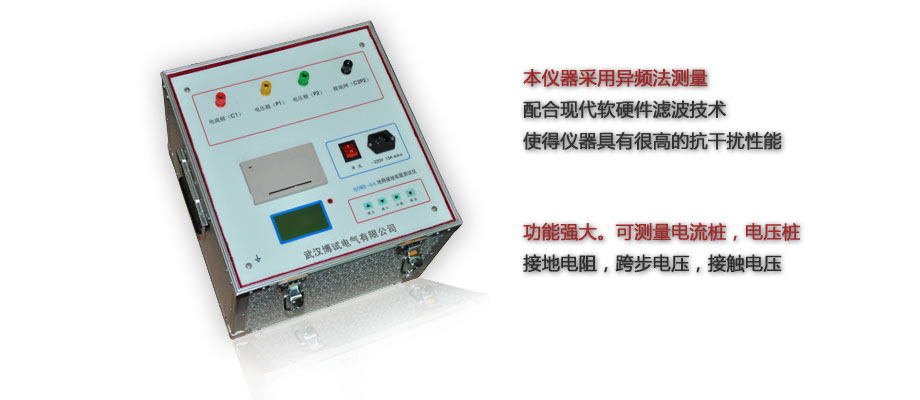

BOWR-5A大型地網接地電阻測試儀

??????

    BOWR-5A大型地網接地電阻測試儀,可測變電站地網(4Ω)、水火電廠、微波站(10Ω)、避雷針(10Ω)多用機型,采用了新型變頻交流電源,并采用了微機處理控制和信號處理等措施,很好的解決了測試過程中的抗干擾問題,簡化了試驗操作過程,提高了測試結果的精度和準確性,大大降低了試驗人員的勞動強度和試驗成本.

    BOWR-5A大型地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率.本儀器采用異頻抗干擾技術,能在強干擾環境下準確測得工頻50Hz下的數據.測試電流最大5A,不會引起測試時接地裝置的電位過高,同時它還具有極強的抗干擾能力,故可以在不停電的情況下進行測量.

    地網接地電阻測試儀、大地網接地電阻測試儀、大型地網接地電阻測試儀

    1、測量的工頻等效性好.測試電流波形為正弦波,頻率僅與工頻相差為5Hz,使用45Hz 和55Hz 兩種頻率進行測量.

    2、抗干擾能力強.本儀器采用異頻法測量,配合現代軟硬件濾波技術,使得儀器具有很高的抗干擾性能,測試數據穩定可靠.

    3、精度高.基本誤差僅0.005Ω,可用來測量接地阻抗很小的大型地網.

    4、功能強大.可測量電流樁,電壓樁,接地電阻,跨步電壓,接觸電壓.

    5、操作簡單.全中文菜單式操作,直接顯示出測量結果.

    6、布線勞動量小,無需大電流線.

    1、阻抗測量范圍:0~150Ω

    2、分辨率:0.001Ω

    3、測量誤差:±(讀數×2%+0.005Ω)

    4、抗工頻50Hz 電壓干擾能力:10V

    5、測試電流波形:正弦波

    6、測試電流頻率:45Hz、55Hz 雙頻

    7、最大輸出電流:5A

    8、最大輸出電壓:420V

    9、測量線要求: 電流線銅芯截面積≥1.5mm2

    電壓線銅芯截面積≥1.0mm2

    10、供電電源:AC220V±10%,50Hz

    11、外形尺寸:440×350×210

    12、儀器重量:38kg
