BO-2134D智能帶電電纜識別儀

??????

     BO-2134D智能帶電電纜識別儀,是一套具有多種創新特性的高性能地下金屬管線探測系統,由信號發射機和接收機組成,用于金屬管線、地下電纜的路徑探測、深度測量以及唯一性鑒別.

    BO-2134D智能帶電電纜識別儀,在進行路徑探測時,采用獨特的信號接收技術,通過新穎的軟硬件數字處理,提供了多種新概念電纜探測方法,功能全、易學易用、具有很強的抗干擾能力;在進行唯一性鑒別時,能夠給出明確的鑒別結果.

    電纜識別儀、帶電電纜識別儀、電纜故障檢測儀、電纜故障識別儀

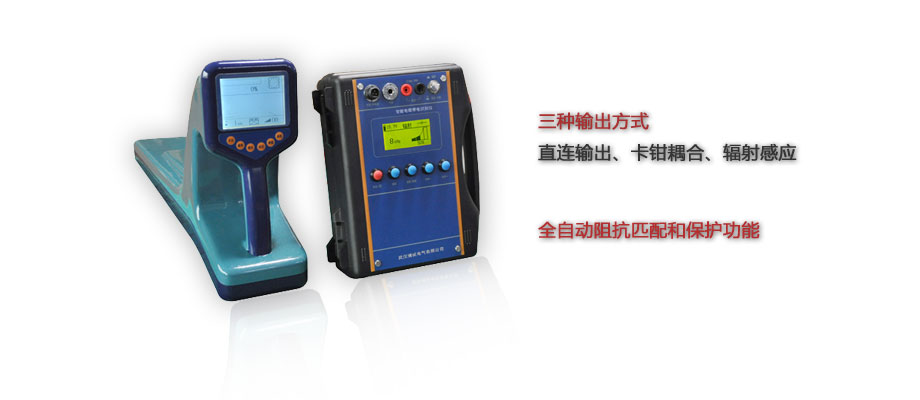

    發射機:

    三種輸出方式:直連輸出、卡鉗耦合、輻射感應.

    六種管線探測頻率:500Hz、1kHz、8kHz、33kHz、66kHz、93kHz,其中500Hz和1kHz為復合頻率,可配合接收機實現跟蹤正誤提示功能,還可用于管線智能鑒別.

    查障信號輸出功能:用于管線接地故障查找.

    大功率輸出:最大10W,四檔可調.

    全自動阻抗匹配和保護功能.

    靈活的供電方式:內置大容量鋰離子電池組供電、通過充電器用交流220V供電、汽車點煙器供電.

    欠壓自動關機功能:電池欠壓時,儀器自動關機,保護電池.

    機殼堅固便攜.

    接收機:

    左右方向指示:左右箭頭顯示管線位置,方便直觀.

    跟蹤正誤提示:利用發射機輸出的復合頻率信號,可實時測量管線電流的方向,用來排除鄰近及交叉管線的地線回流和感應電流干擾.當正確跟蹤待測管線時,指針指向前方;當跟蹤到鄰管線上時,指針向后,并有問號顯示,提示跟蹤錯誤.

    抗干擾能力強:極窄的接收通頻帶,獨特的數字處理方法,能充分抑制鄰近運行電纜及管道的工頻及諧波干擾.

    自動測量管線深度和電流:單鍵操作,直接讀取管線深度和電流值.

    多種探測模式:除傳統的音峰法(寬峰法)、音谷法外,還提供窄峰法.傳統音峰法(寬峰)響應范圍大,不利于精確探測;音谷法雖然精確,但無法分辨并行管線.窄峰法的響應范圍較寬峰法狹窄,比較精確,又能在一定程度上分辨并行管線,是在管線復雜區查找路徑的較佳方式.

    六種主動探測頻率:500Hz、1kHz、8kHz、33kHz、66kHz、93kHz ,配合發射機,適用于不同現場情況.

    兩種被動探測頻段:工頻、射頻,不需要發射信號,直接探測運行電纜和其它管線.

    歷史曲線顯示:屏幕顯示信號幅值的歷史曲線,直觀判斷信號變化情況.

    電纜唯一性鑒別:卡鉗鑒別和聽診器鑒別.卡鉗鑒別可精確測量電纜上電流的幅值和方向,能夠明確給出鑒別結果.聽診器鑒別接線方便,不方便卡鉗鑒別時使用,為傳統的鑒別方式.

    接地故障查找:使用A字架定位管線的對大地絕緣破損點(如電纜護層故障、無鎧裝電纜接地故障、管道防腐層破損等),對發射機發出的超低頻組合信號進行跨步電壓測量,無需調零,直觀指示故障點方向.

    內置大容量鋰離子電池組.

    自動關機功能:儀器在30分鐘內沒有任何操作時,將自動關機,減少電池消耗;當電池欠壓時,也將自動關機,保護電池.

    機殼堅固、質輕便攜.

     1.發射機:

    輸出方式:直連輸出、卡鉗耦合、輻射感應.

    輸出頻率:管線探測頻率:500Hz、1kHz、8kHz、33kHz、66kHz、93kHz.

    其中500Hz和1kHz為復合頻率.

    查障頻率:8Hz超低頻復合信號.

    輸出功率:500Hz、1kHz、8kHz、33kHz,以及查障頻率:

    最大10W,四檔可調:2.5W、5 W、7.5 W、10 W.

    66k、93kHz:1W.

    輸出電壓:最高200V(交流峰值),根據負載自動調整.

    阻抗匹配:全自動.

    過載和短路保護:全自動.

    人機界面:128×64點陣液晶顯示器.

    內置電池:聚合物鋰離子電池組,標稱14.8V,7Ah.

    外接電源:標稱電壓DC12V(汽車點煙器輸出).

    充電器:輸入AC100~240V,50/60Hz,輸出DC16.8V,2A/3A.

    體積:主機275mm×220mm×100mm

    質量:主機2.4kg

    使用條件:溫度:-10℃-40℃,濕度5-90%RH,海拔<4500m.

    2. 接收機:

    信號輸入方式:內置接收線圈、卡鉗、1k聽診器、8k聽診器、查障A字架.

    接收頻率:

    管線主動探測頻率:500Hz、1kHz、8kHz、33kHz、66kHz、   93kHz.

    管線被動探測頻段:工頻、射頻.

    卡鉗智能鑒別頻率:500Hz、1kHz復合頻率.

    卡鉗電流測量頻率:500Hz、1kHz、8kHz.

    聽診器鑒別頻率:1kHz、8kHz.

    接地故障查找頻率:8Hz復合頻率.

    管線探測模式:

    智能寬峰法:適用于主動探測,可進行左右方向指示,頻率為500Hz和1kHz時可進行跟蹤正誤提示.

    寬峰法:適用于被動探測.

    窄峰法

    音谷法

    電纜鑒別模式:

    卡鉗智能鑒別

    卡鉗電流測量

    聽診器鑒別

    人機界面:320×240點陣液晶顯示器,可進行信號幅值顯示、左右方向指示、路徑跟蹤正誤提示、信號強度歷史曲線、深度和電流值顯示、鑒別結果顯示等.

    內置電池:聚合物鋰離子電池組,標稱7.4V,7Ah.

    充電器:輸入AC100~240V,50/60Hz,輸出DC8.4V,2A/3A.

    體積:主機700mm×270mm×120mm

    質量:主機3.5kg

    使用條件:溫度:-1他0℃-40℃,濕度5-90%RH,海拔<4500m.
