GTB干式試驗變壓器

??????

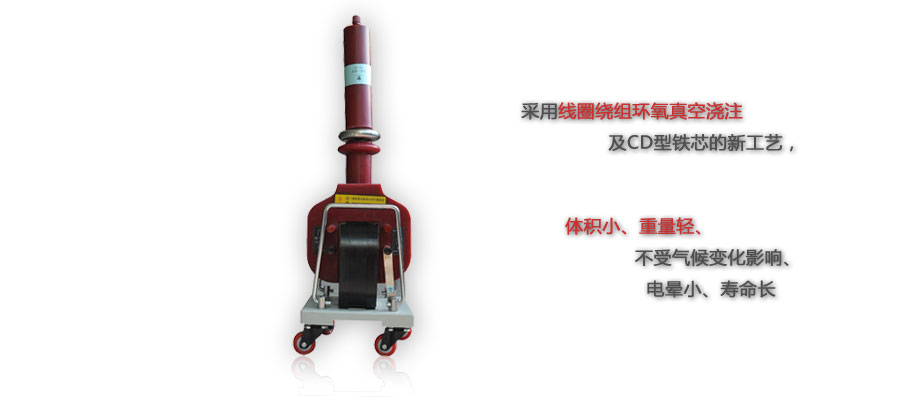

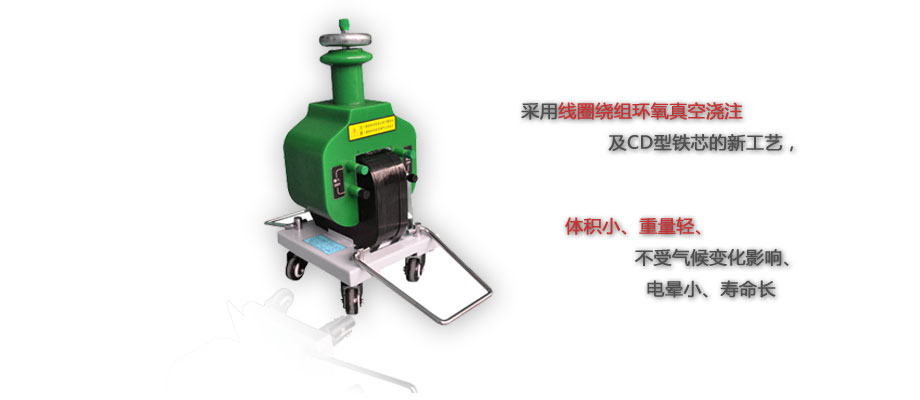

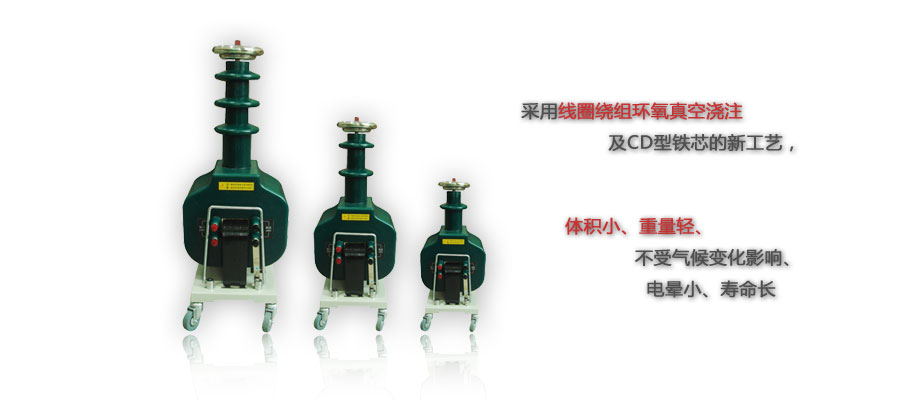

    GTB系列干式試驗變壓器利用先進的生產設備,采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝,和同類產品油浸式變壓器相比,明顯地降低重量,減少體積,在質量上提高了絕緣強度和抗濕程度,并有效地削弱了漏磁而大大加強.

    試驗變壓器、 輕式試驗變壓器、 干式試驗變壓器、 便攜式試驗變壓器、 高壓試驗變壓器、工頻試驗變壓器

    1、GTB系列干式試驗變壓器產品具有重量輕,體積小,造型美觀,性能穩定,使用攜帶方便等特點,特別適用于現場操作使用,是國內更新換代的新型交直流兩用高壓試驗變壓器.

    2、本系列產品適用于電力系統及各電力用戶的現場檢測各種電氣設備的絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源.

    3、特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗.是高壓試驗中必不可少的重要設備.

    1.阻抗電壓:  ≤12 %

    2.輸出電壓波形:正弦波

    3.表面溫升: <55 ℃

    4.空載損耗:<0.4 %

    5.允許連續運行時間: 1小時

    6.間續運行時間: 長時

    干式試驗變壓器參數:

規 格 型 號	容 量	輸入電壓	輸出高壓	輸出電流	輸出直流高壓	重 量
	( kVA )	( V )	( kV )	( mA )	( kV )	( kg )
GTB-1.5/50	1.5	200 或 400	50	30	70	15
GTB-3/50	3			60		20
GTB-5/50	5			100		30
GTB-10/50	10			200		40
GTB-15/50	15			300		50
GTB-20/50	20			400		55
GTB-25/50	25			500		60
GTB-30/50	30			600		65
GTB-5/100	5	200 或 400	100	50	140	60
GTB-10/100	10			100		65
GTB-15/100	15			150		70
GTB-20/100	20			200		75
GTB-25/100	25			250		80
GTB-15/120	15		120	125		85
GTB-20/120	20			160		90
GTB-25/120	25			200		95
GTB-30/120	30			250		100
串級變6/100	3kVA/50kV串6kVA/50kV
串級變6/150	3kVA/75kV串6kVA/75kV
