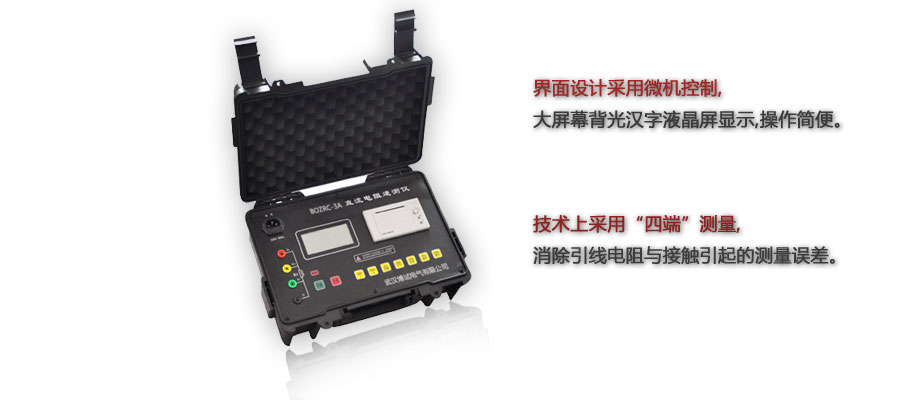

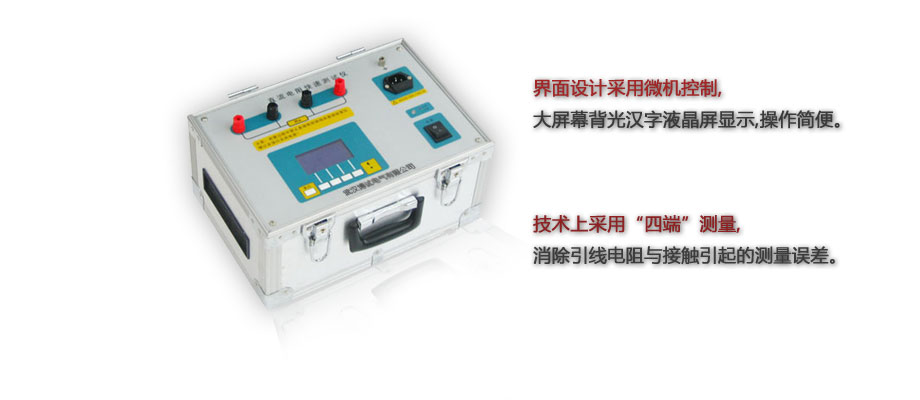

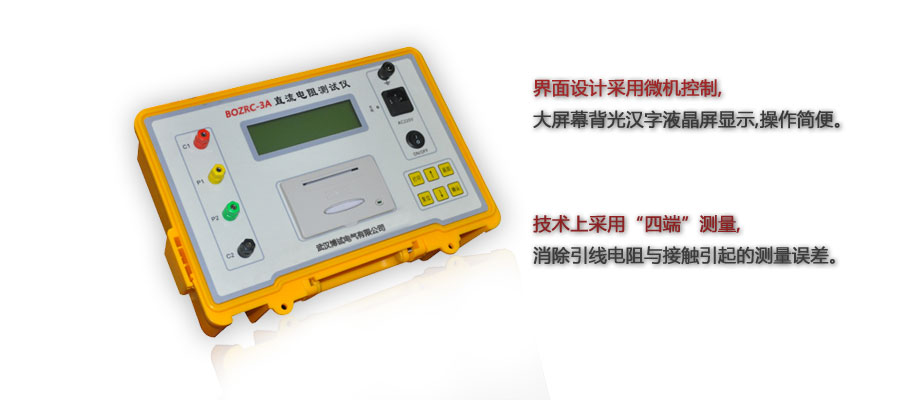

BOZRC-3A直流電阻快速測試儀

??????

    測量變壓器繞組的直流電阻是一個很重要的試驗項目,在《電力設備試驗規程》中,其次序排在變壓器試驗項目的第二位,《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等,必須測量變壓器繞組的直流電阻,其目的是:

    1.檢查繞組內部導線和引線的焊接質量;

    2.檢查分接開關各個位置接觸是否良好;

    3.檢查繞組或引出線有無折斷處;

    4.檢查并聯支路的正確性,是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況;

    5.檢查層、匝間有無短路的現象.

    直流電阻測試儀、變壓器繞組直流電阻測試儀、直流電阻快速測試儀、變壓器直流電阻測試儀、變壓器直阻速測儀、變壓器直流電阻速試儀

    1.直流電阻快速測試儀界面設計采用微機控制,大屏幕背光漢字液晶屏顯示,操作簡便.

    2.顯示清晰人機交互界面友好,測量過程及儀器工作狀態提示明確充分,不需操作人員記憶過多的規程.

    3.采用電流源線性補償技術,測試穩定、測量精度高、速度快,提高了測量效率,減輕了操作人員的工作強度.

    4.技術上采用"四端"測量,消除引線電阻與接觸引起的測量誤差.

    5.有過壓防護功能,能防反電動勢沖擊.

    6.交直流兩用,體積小、重量輕、攜帶方便.

    1. 主要技術指標:

    測量范圍:  0~2000Ω.(共六檔)

    測試電流: 3A(20mΩ~2Ω); 0.3A(20Ω); 0.03A(200Ω) ; 0.003A(2000Ω) .

    分辨率:  1μΩ(20mΩ檔); 10μΩ(200mΩ檔);0.1mΩ(2Ω檔);

    1mΩ(20Ω檔);10mΩ(200Ω檔); 0.1Ω(2000Ω檔) .

    準確度: 1mΩ~2000Ω    ( ±0.2 %   RDG +2 d )

    2. 其它:

    整機功耗:≤30W

    工作溫度與濕度:0℃~40℃; ≤ 85 % RH

    耐壓: AC1.5kV  50Hz  1min

    工作電源:  14.8V/2.2Ah鋰離子可充電電池;

    AC220V 50 Hz (±10 %)

    尺寸:350mm(L)× 260mm(W)× 140mm(D)

    重量:約3kg
