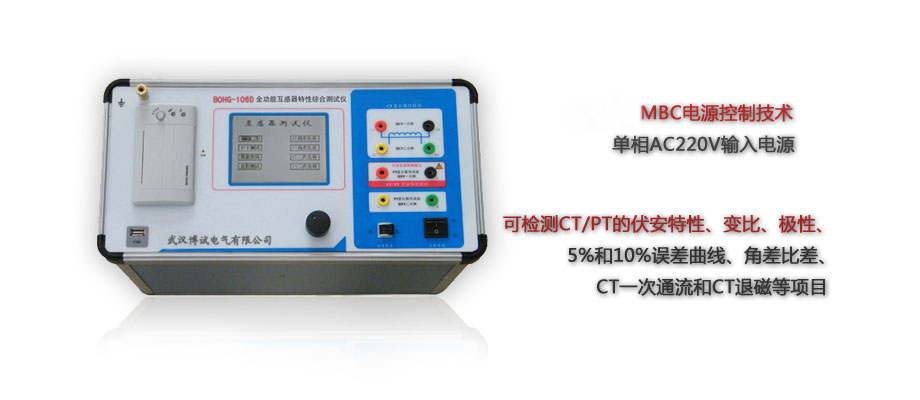

BOHG-106互感器特性綜合測試儀

??????

    BOHG-106系列全功能互感器特性綜合測試儀,是一種專門為測試互感器:伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器.

    實驗時僅需設定測試電壓/電流值,設備便能自動升壓/升流,并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來,支持數據保存和現場打印,不但省去手動調壓、人工記錄、描曲線等繁瑣勞動,還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印.操作簡單方便,提高工作效率,是一種性價比較高的高科技產品.

    互感器測試儀、互感器特性測試儀、多功能互感器測試儀、互感器特性綜合測試儀、互感器綜合測試儀、互感器綜合特性測試儀、互感器校驗儀

    1、安全可靠

    先進的MBC電源控制技術,單相AC220V輸入電源,并且工作電源與功率電源共用一個輸入端口,設計更加科學合理,使用更加安全可靠.

    注:其他同類產品工作電源與功率電源是分開輸入方式,并且還需要使用三相AC380V雙火線輸入才能滿足實驗要求,存在極大的安全隱患,容易造成使用人員觸電甚至傷亡等事故.

    2、符合國家檢修規程

    設備電源輸出全部為真實電壓和電流值,并且波形為標準正弦波,頻率為50-60Hz;能夠真正有效模擬互感器的真實狀態,符合國家相關檢修規定.

    3、輸出容量大

    單機220V輸入時最大電壓輸出0-1000V/2500V(根據型號不同),單機最大電流輸出0-600A/1000A(根據型號不同),非常適合現場檢修使用.

    4、功能齊全

    可檢測CT/PT的伏安特性、變比、極性、5%和10%誤差曲線、角差比差、CT一次通流和CT退磁等項目,輕松實現一機多用.

    5、接線方式簡單

    采用單電源輸入端口;僅有8個測試端口就可完成CT/PT所有測試項目,接線方式安全簡單,非常適合現場使用,能夠有效降低勞動強度,提高工作效率.

    6、測試范圍大

    對于CT變比測量范圍15000A/5A 、3000A/1A,PT變比測試范圍500kV:100V.

    注:在不需要外接升壓器或外接升流器情況下的測量范圍.

    7、快速打印

    采用熱敏打印機,自動篩選打印典型報告使用數據,非常適合進行現場數據對比.

    8、大容量FLASH存儲

    可保存1000組試驗數據,掉電后可保存10年.

    9、USB接口

    方便連接新式筆記本電腦.

    10、體積小,重量輕

    方便現場使用.

    1.1 BOHG-106

    具有CT/PT的比差和角差測試功能

    工作電源:AC220V

    輸出電壓:0-1000V

    輸出電流:0-600A

    1.2 BOHG-106A

    具有106型所有功能

    提高單機輸出容量

    工作電源:AC220V

    輸出電壓:0-2500V

    輸出電流:0-1000A

    1.3 BOHG-106B

    具有以上型號的所有功能

    并增加CT/PT二次實際負荷測量

    工作電源:AC220V

    輸出電壓:0-2500V

    輸出電流:0-1000A

    1.4 BOHG-106C

    具有以上型號的所有功能

    并增加支持多組同時檢測

    工作電源:AC220V

    輸出電壓:0-2500V

    輸出電流:0-1000A

    1.5 BOHG-106D

    精度:≤0.05,支持檢測CT 和PT(保護類、計量類、TP 類)穩態和暫態等參數

    工作電源:AC220V

    輸出電壓:0-2500V

    電阻測量:0-300Ω

    主要測試功能

    2.1 對于電流互感器(CT):

    伏安特性測試、變比測試、極性判別、5%和10%誤差曲線 、一次通流試驗 、退磁工頻交流耐壓測試 、角差比差測試.

    2.2 對于電壓互感器(PT):

    伏安特性測試、變比測試、極性判別、工頻交流耐壓測試 、退磁、角差比差測試.

    3. 技術參數

    工作電源:       AC220V (50~60Hz);

    伏安輸出電壓:    0~1000V;

    伏安輸出電流:    0~15 A;

    變比輸出電流:    0~600 A;

    伏安測量精度:    < 0.5%;

    變比測量精度:    < 0.5%;

    角差測試精度:    4分;

    比差測試精度:    0.1級;

    工作溫度:       -10~50℃;

    重量(Kg):    22;
