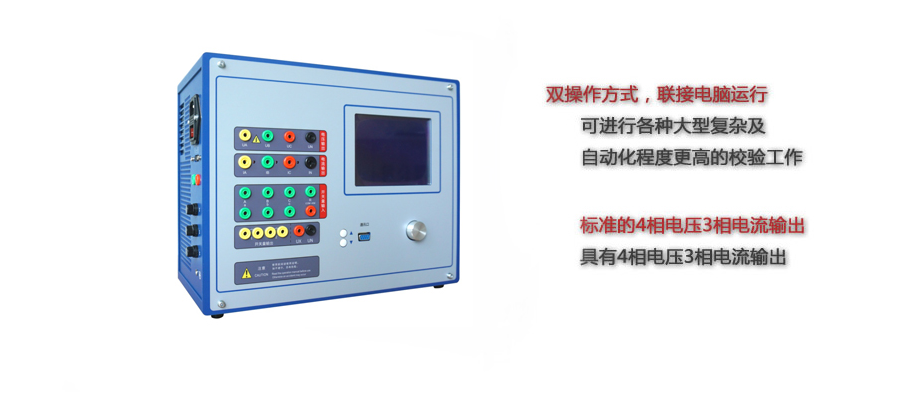

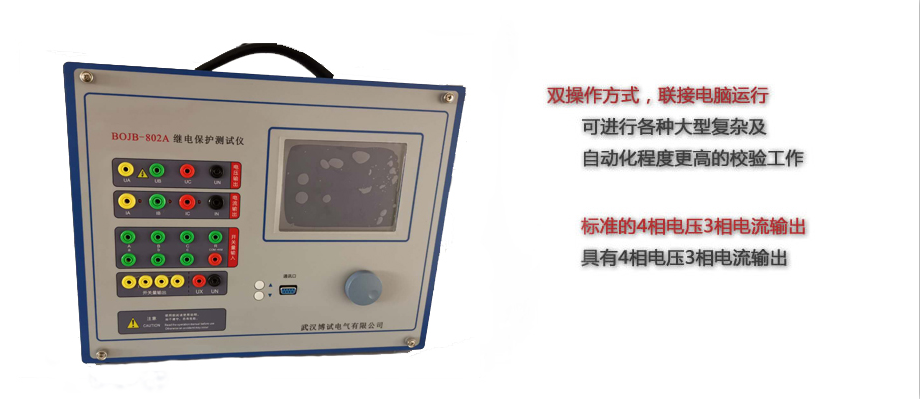

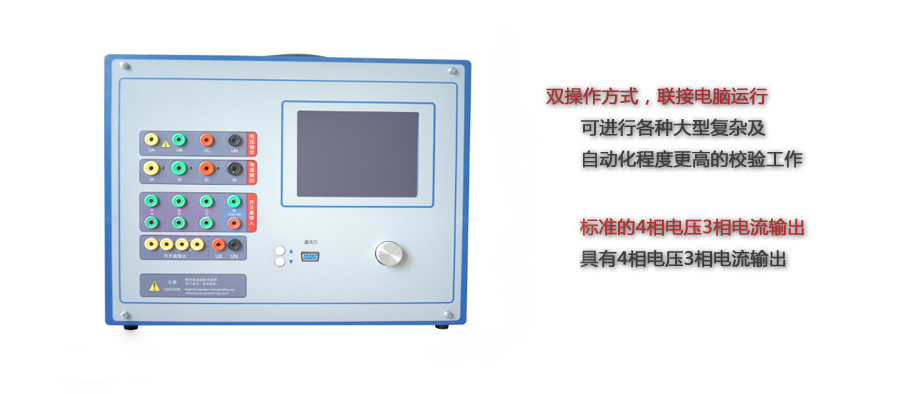

BOJB-802A 繼電保護測試儀

??????

    BOJB-802A 繼電保護測試儀是參照電力部頒發的《微機型繼電保護試驗裝置技術條件》的基礎上,廣泛聽取用戶意見,總結目前國內同類產品優缺點,充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀.

    它采用可單機獨立運行,亦可聯接筆記本電腦運行的先進結構,主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放,自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器.單機獨立操作即已具有很強的功能,可進行大多數試驗,聯接電腦運行則具有更強大的操作功能.體積小,精度高.既具有大型測試儀優越的性能、先進的功能,又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點,性能價格比高.是繼保工作者得心應手的好工具.

    微機繼電保護測試儀、 繼電保護檢測儀、 繼電保護測試儀、 繼電保護校驗儀、 繼電保護綜合測試儀、 繼電保護裝置

    1、標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出,可方便地進行各種組合輸出進行各種類型保護試驗.每相電壓可輸出120V,電流三并可輸出120A,第4相電壓Ux為多功能電壓項,可設為4種3U0或檢同期電壓,或任意某一電壓值的情況輸出.

    2、單機操作方便  單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作,全部中文顯示.可完成現場大多數試驗檢定工作,可對各種繼電器及微機保護進行檢定,并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗.開機即可使用,操作方便快捷.

    3.、雙操作方式,聯接電腦運行  通過Windows平臺上的全套中文操作軟件,可進行各種大型復雜及自動化程度更高的校驗工作,可方便地測試及掃描各種保護定值,可實時存貯測試數據,顯示矢量圖,繪制故障波形,聯機打印報表等.

    4、軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作,如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等.

    5、開關量接點豐富  繼電保護測試儀為7路接點輸入和2對空接點輸出.輸入接點為空接點和0~250V電位接點兼容,可智能自動識別.輸入、輸出接點可根據用戶需要擴展.

    6、大屏幕LCD顯示屏  本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏,全部操作過程均在顯示屏上設定,操作界面和試驗結果均漢化顯示,顯示直觀清晰.

    7、自我保護  采用合理設計的散熱結構,并具有可靠完善的多種保護措施及電源軟啟動,和一定的故障自診斷及閉鎖功能.

    8、具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出.

    9、性價比高  屬于跨專業聯合設計產品,綜合了多專業的先進科技成果.兼具大型測試儀的性能,和小型測試儀的價位,具有很高的性能價格比.

    1、交流電流輸出

    輸出精度   繼電保護測試儀:0.5級

    相電流輸出(有效值)       0~40A

    三并電流輸出(有效值)   0~120A

    相電流長時間允許工作值(有效值) 10A

    相電流最大輸出功率               420VA

    三并電流最大輸出時最大輸出功率   1000VA

    三并電流最大輸出時允許工作時間   10s

    頻率范圍(基波)   20~1000Hz

    諧波次數           1~20 次

    2、直流電流輸出

    輸出精度   0.5級

    電流輸出   0~±10A / 每相,0~±30A / 三并

    最大輸出負載電壓   20V

    3、交流電壓輸出

    輸出精度   繼電保護測試儀:0.5級

    相電壓輸出(有效值)    0~120V

    線電壓輸出(有效值)    0~240V

    相電壓/線電壓輸出功率    80VA / 100VA

    頻率范圍(基波) 20~1000Hz

    諧波次數         1~20次

    4、直流電壓輸出

    輸出精度   0.5級

    相電壓輸出幅值   0~±160V

    線電壓輸出幅值   0~±320V

    相電壓/線電壓輸出功率   70VA / 140VA

    5、開關量及時間測量

    開關量輸入    7路    空接點:   1~20mA,24V

    電位接點接入:"0":0~ +6V; "1":+11 V~ +250V

    開關量輸出    2對    DC:220V/0.2A;AC:220V/0.5A

    時間測量    測量范圍0.1ms ~ 9999s    測量精度0.1mS

    重量：14KG
