          電纜尋跡及故障定位儀的操作使用

              電纜尋跡及故障定位儀的操作規范及使用方法

              1.對地絕緣不良點的定位測試

              本儀器可用于探測電纜外擴層(或屏蔽層)及芯線對地絕緣不良的故障,并用電位差式探測架來探出接地點故障的準確位置.其測試方法如下:

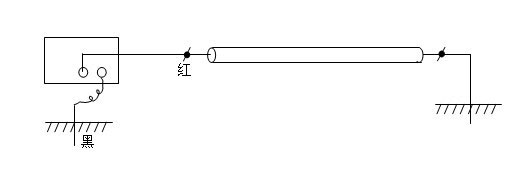

              (1)將輸出連接線接至BO-2132發射機的"信號輸出"接線住上,連接線的另一端的紅色接線夾接到被測線纜外護層(或屏蔽層式芯線)上.接"地線棒"插入線纜路由的后方,黑色接線夾掃地線棒上,當電壓<50V時,方可使用本儀器,否則需排除線路電壓后再使用本儀器.

              (2)撥動"輸出電平"開關,分別置于1~2檔.

              (3)將BO-2132接收機調到與BO-2132發射機對應的工作頻率上,按下故障鍵.打開電源開關,并調節增益電位器旋鈕,此時能聽到聲響.

              將電位差式探測架的引線接到接收機的"故障"插孔中后方可進行測試.

              (4)身背接收機,手拿電位差式探測架及感應式探頭,控測架的綠色標記向前,沿著電纜路由向前走,走幾米把探測架在電纜路由的地面上插入一次.如表頭指針左右擺動,無穩定狀態,則說明無故障,如表針指示逐漸穩定下來,且表針指向表頭綠色區域時,則表示故障在測試人員的前方.應繼續向前.如表針偏向紅色區域時,則表示故障點位置已過,在測試人員身后,此時應后退幾步測試.這樣往返數次,直到探測架前后移動幾公分的距離,表針就從綠區偏向紅區(或從紅區偏向綠區)則故

              障點就在探測架中間下方.

              (5)注意事項:

              a信號接地線盡可能沿線纜路由反向距離遠一些放置,一般應在20米左右.

              b故障點的絕緣阻值不同,表示指針偏轉幅度是不一樣的,阻值越小,偏轉越大.阻值越大,偏轉越小.

              c當遇到地面十分干燥插棒又插不深時,應考慮在插孔處滴些水.

              d當被測電纜很長時,為了提高信號,可以將對端接地.

              2.電纜路由探測

              (1) 將BO-2132發射機的工作方式旋鈕旋到電纜尋跡射頻檔.

              (2)  BO-2132接收機調到與BO-2132發射機相對應的頻率上.接收機探頭在電纜的正止方時,聲響最強,顯示幅度最大.

              調節增益電位器旋鈕,以免儀表過激勵.

              3.高壓放電點的探測

              (1) 將BO-2132接收機的工作方式調到音頻檔,顯示YIN.


              (2) 接上震動感應探頭,接上耳機,調節電位器,將震動感應探頭放在電纜上方,在放電點附近可以聽到放電聲.
