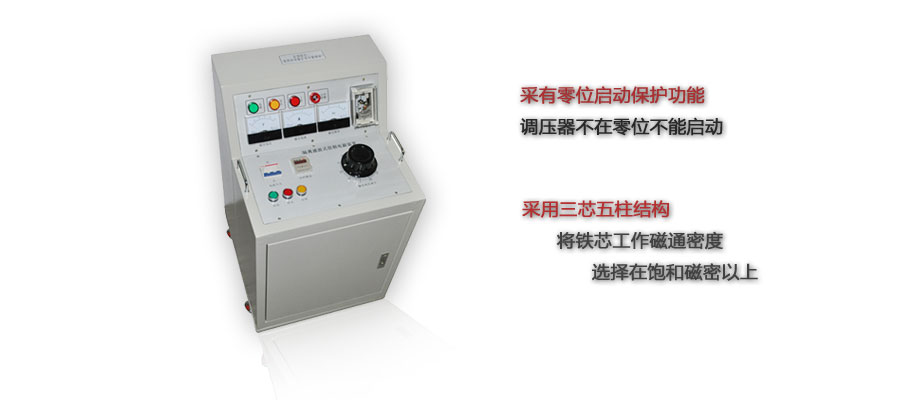

BOSF-81 三倍頻發生器

??????

    BOSF-81 三倍頻發生器根據中國標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》,為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的,廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗,以考核互感器的主、從絕緣強度,同時也可對電機及小型變壓器的繞組進行感應試驗;也可作為短時運行的150Hz電源用.

    三倍頻發生器、三倍頻試驗儀、多倍頻發生器、多倍頻發生裝置、三倍頻、

    1. 采用三芯五柱結構,將鐵芯工作磁通密度選擇在飽和磁密以上.

    2. 本裝置設有過流保護,當升壓或耐壓過程中出現過流或擊穿現象時,接觸器斷電,切斷主回路,起到保護作用.

    3.采有零位啟動保護功能,調壓器不在零位不能啟動.

    4.計時聲光報警,直觀明了.

    1. 輸入電壓:     三相380V     50Hz    正弦波

    2.輸出電壓:      0-300V   150Hz

    3.波形失真:      ≤5%

    4.輸出容量:      3kVA

    5.空載運行時間:  ≤5分鐘  負載運行時間:  40~60S

    6. 海拔高度:     ≤1000m

    7. 環境溫度:    -10~+40℃

    8. 相對濕度:     ≤95%

    指標

    輸入電壓     三相380V     50Hz    正弦波

    輸出電壓     0-300V   150Hz

    波形失真     ≤5%

    輸出容量     3kVA

    空載運行時間  ≤5分鐘

    負載運行時間  40~60S
