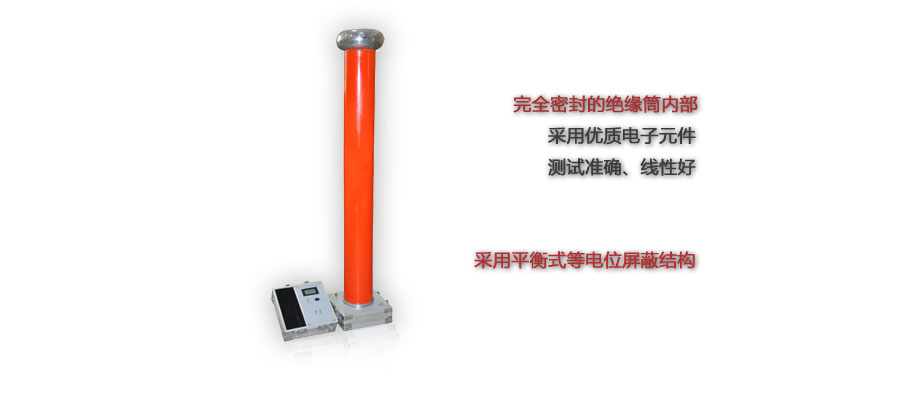

FRC分壓器

??????

    交直流高壓測量裝置是現場測量用的專用儀器儀表,既可測量直流高壓,又可測量交流高壓,整個設備由分壓器和測量儀表兩部分組成.

    高壓電壓表、分壓器阻抗、交直流高壓測量裝置

    1.采用平衡式等電位屏蔽結構.

    2.完全密封的絕緣筒內部采用優質電子元件,而使整個裝置具有測試準確、線性好.

    3.性能穩定、結構合理、易于攜帶.

    4.操作簡單、顯示直觀.

    1、準確度及高壓阻抗   (直流電壓為交流電壓的1.4倍)

    電壓等級    AC/DC

    50kV     AC/DC

    100kV    AC/DC

    150kV    AC/DC

    200kV    AC/DC

    300kV   AC/DC

    分壓比    1000:1    1000:1    1000:1    1000:1    1000:1

    阻抗    200MΩ    400MΩ    600MΩ    800MΩ    1200MΩ

    準確度    直流值    1.0級    1.0級    1.0級    1.0級    1.0級

    交流值    1.5級    1.5級    1.5級    1.5級    1.5級

    2、體積、重量

    電壓等級    AC/DC50kV    AC/DC100kV    AC/DC150kV    AC/DC200kV    AC/DC300kV

    體積(mm3)    220×220×600    220×220×800    220×220×1000    220×220×1500    220×220×2100

    重量(kg)    約10    約15    約20    約25    約36

    3、工作環境

    溫度:0~40℃

    濕度:≤85%RH
