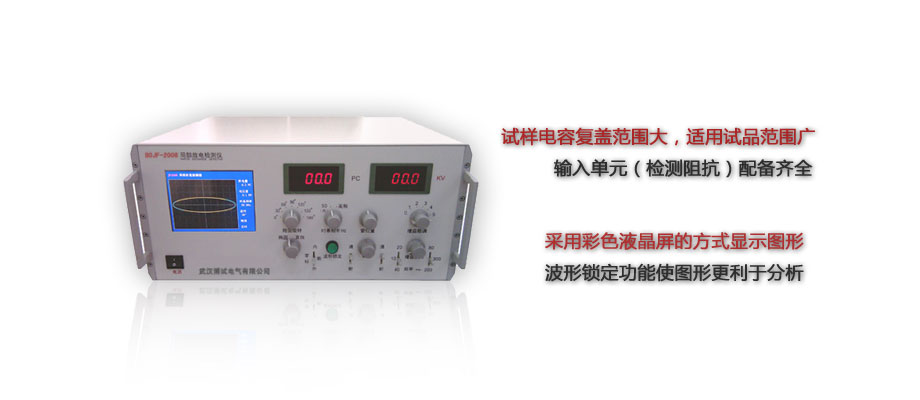

BOJF-2008局部放電測試儀

??????

    BOJF-2008局部放電測試儀是近年來新研制生產的又一新穎局部放電測試儀.廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量,產品的型式試驗,絕緣的運行監督等.局部放電測試儀是電力部門、制造廠商和科研院所等單位廣泛使用的實用的局部放電測試儀器.

    局部放電檢測儀、局部放電檢測系統、局部放電在線檢測儀、局部放電測量儀、變壓器局部放電測試儀

    1、本儀器檢測靈敏度高,試樣電容復蓋范圍大,適用試品范圍廣,輸入單元(檢測阻抗)配備齊全,頻帶組合多(九種).

    2、儀器經適當定標后能直讀放電脈沖的放電量.

    3、本儀器采用彩色液晶屏的方式顯示圖形,區別于傳統的顯像管,加有波形鎖定功能使圖形更利于觀察和分析.

    1、使用條件

    環境溫度:0~40℃±2℃.

    相對濕度:80%以下.

    供電電源:220V±22V,50Hz.

    無劇烈震動和機械沖擊.

    空氣中不含有足以腐蝕儀器的灰塵和雜質.

    不應受強的電磁場干擾.

    通風條件良好.

    接地要求:接地電阻<1Ω.

    2、可測試品的電容量范圍6PF--250μF

    3、檢測靈敏度(見表一)

    表一

    輸入單元序號    調諧電容    單位    靈敏度(微微庫)

    (不對稱電路)

    1    6-25-100    微微法    0.02

    2    25-100-400    微微法    0.04

    3    100-400-1500    微微法    0.06

    4    400-1500-6000    微微法    0.1

    5    1500-6000-25000    微微法    0.2

    6    0.006-0.025-0.1    微法    0.3

    7    0.025-0.1-0.4    微法    0.5

    8    0.1-0.4-1.5    微法    1

    9    0.4-1.5-6.0    微法    1.5

    10    1.5-6.0-25    微法    2.5

    11    6.0-25-60    微法    5

    12    25-60-250    微法    10

    7R    電 阻        0.5

    4、放大器頻帶:

    ①低端:10kHz、20kHz、40kHz任選

    ②高端:80kHz、200kHz、300kHz任選

    5、放大器增益調節:

    粗調六檔,檔間增益20±1    db;細調范圍>20db.

    6、時間窗:

    ①時間窗顯示為黃色

    ②窗寬:可調范圍15°~150°;

    ③窗位置:每一窗可旋轉0°~170°;

    ④兩個時間窗可分別開或同時開.

    7、放電量表:

    數字表頭:以3?LED數字表顯示

    0-100.0    誤差<±5%(以滿刻度計)

    8、橢圓時基:

    頻率50Hz和任意頻率.

    橢圓顯示為藍色

    橢圓旋轉:以30°為一檔,可作180°旋轉.

    顯示方式:橢圓--直線.

    高頻時基橢圓輸入電壓<220V,其攝取功率<1伏安.

    9、波形鎖定:可以按所需鎖定任意時間的波形,便于你的觀察和分析.

    10、試驗電壓表:

    ① 量程:100kV(可擴展)

    ② 顯示:3?數字電壓表指示

    ③ 精度:優于±5%(以滿刻度計)

    11、 內、外零標功能

    12、體積:450*450*190(寬*深*高)mm3

    13、重量:約15kg
