          功能描述


              BOXZ系列電纜變頻串聯諧振試驗裝置,采用了調節電源的頻率的方式,使得電抗器與被試電容器實現諧振,在被試品上獲得高電壓大電流,是當前高電壓試驗的一種新的方法和潮流,在國內外已經得到廣泛的應用.





              BOXZ系列電纜變頻串聯諧振試驗裝置采用了專用的SPWM數字式波形發生芯片,頻率分辨率16位,在20~300Hz時頻率細度可達0.1Hz;采用了正交非同步固定式載波調制方式,確保在整個頻率區間內輸出波形良好;功率部分采用了先進的IPM模塊,在最小重量下確保儀器穩定和安全.





              BOXZ系列電纜變頻串聯諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成.


          產品別名


              串聯諧振、串聯諧振試驗裝置、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振耐壓試驗裝置、電纜串聯諧振試驗裝置


          儀器特點


              1、35kV及其以下電壓等級的電纜使用數量多,試驗工作量大,所以此類耐壓試驗裝置體積小,重量輕,便攜式電纜耐壓試驗系統由此而誕生





              2、本系統要求單個人能現場搬動的部件重量不超過30kg,要求兩個人能現場搬動的部件重量不超過 60kg,適合現場搬運





              3、電源采用220V單相電源或380V單電源,方便現場取電

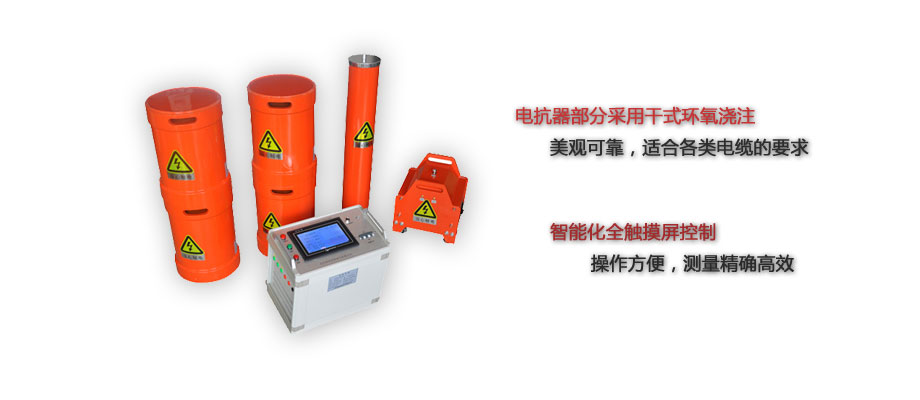

              4、電抗器部分采用干式環氧澆注,美觀可靠,適合各類電纜的要求





              5、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器,在單體重量超過100kg時,可選配我公司專用小型電動吊車


          技術參數


              1、額定輸出電壓:0~66kV(有效值)及以下





              2、輸出頻率:20~300Hz





              3、諧振電壓波形:正弦波,波形畸變率≤1%





              4、滿負載工作時間:連續工作時間60min





              5、系統品質因數:最大負載下≥20





              6、頻率調節:細度0.1Hz,不穩定度≤0.01%





              7、工作電源:220V或380V單相市電





              系列產品配置及適用范圍:





              35kV及以下電纜耐壓裝置配置表:






            產品型號名稱
            控制箱
            電抗器（干式）
            勵磁變（干式）
            分壓器
            適用范圍




            BOXZ-44/22
            2.5kW
            1A/22kV二臺
            2.5kVA/1kV
            25kV
            10kV電纜≤1km




            BOXZ-88/22
            4kW
            2A/22kV二臺
            4kVA/1kV
            25kV
            10kV電纜≤2km




            BOXZ-132/22
            6kW
            2A/22kV三臺
            6kVA/1/3kV
            60kV
            10kV電纜≤3km

            35kV電纜≤1km




            BOXZ-176/22
            7.5kW
            2A/22kV四臺
            7.5kVA/1/3kV
            60kV
            10kV電纜≤4km

            35kV電纜≤1km




            BOXZ-264/22
            10kW
            2A/22kV六臺
            10kVA/1/3kV
            60kV
            10kV電纜≤6km

            35kV電纜≤2km




            BOXZ-330/22
            15kW
            2.5A/22kV六臺
            15kVA/1/3kV
            100kV
            10kV電纜≤8km

            35kV電纜≤2km




            BOXZ-640/32
            25kW
            2.5A/32kV八臺
            25kVA/1/3/5kV
            200kV
            10kV電纜≤10km

            35kV電纜≤4km

            110kV電纜≤1km








110kV及以上電纜耐壓裝置配置表：






            產品型號名稱
            控制柜
            電抗器（油浸式）
            勵磁變（油浸式）
            分壓器
            適用范圍




            BOXZ-1300/130
            50kW
            5A/130kV二臺
            50kVA/3/5kV
            150kV
            35kV電纜≤2km

            110kV電纜≤2km




            BOXZ-2600/130
            100kW
            5A/130kV四臺
            100kVA/3/5/10kV
            220kV
            35kV電纜≤3km

            110kV電纜≤3km

            220kV電纜≤1.5km




            BOXZ-3200/220
            160kW
            4A/220kV四臺
            160kVA/5/10kV
            160kV
            110kV電纜≤5km

            220kV電纜≤3km




            BOXZ-6400/220
            320kW
            8A/220kV四臺
            320kVA/5/10kV
            320kV
            110kV電纜≤10km

            220kV電纜≤5km

            500kV電纜≤1km
































    ×
