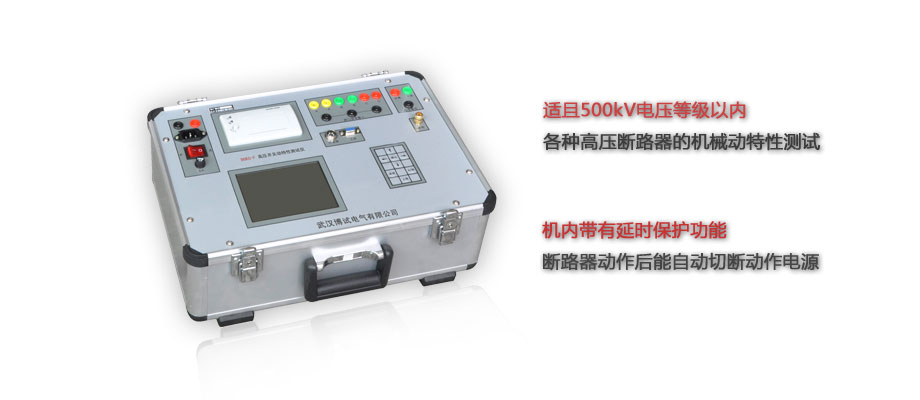

BOKC-F高壓開關動特性測試儀

??????

      BOKC-F 高壓開關動特性測試儀,是本公司依據《高壓交流斷路器》GB1984-2003為設計藍本,參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3分,DL/T846.3-2004高壓開關綜合測試儀為設計依據,為進行各類斷路器動態分析提供了方便,能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數.

    高壓開關機械特性測試儀、高壓開關測試儀、高壓開關動特性測試儀、高壓開關綜合測試儀、開關特性測試儀、開關機械特性測試儀、高壓開關特性測試儀

    1、開距(單位均為:  時間ms     速度  m/s     距離 mm)特點

    2、可做電動操作和手動操作;

    3、適且500kV電壓等級以內各種高壓斷路器的機械動特性測試;

    4、可實測行程和自定義行程;

    5、能夠實現斷路器的單合、單分、合分、重合,重分操作;

    6、接線方便,操作簡單,操作時只需一次合(分)動作便可得到合(分)全部數據,可選擇保存50組數據,提供后期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖;

    7、采用漢字提示以人機對話的方式操作;

    8、數據準確,抗干擾性強,體積小,重量輕,美觀大方;

    9、機內配有時鐘電路,可顯示當前年、月、日、時、分、秒,即使斷電,也能自動保存設置數據及測試數據;

    10、機內帶有延時保護功能,斷路器動作后能自動切斷動作電源,很好的保護了斷路器設備和高壓開關測試儀;

    11、儀器內置直流電源,可選擇范圍:(30-270V/10A),不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確.

    12、能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系;

    13、可配置上傳軟件,實現電腦存檔和網上查閱, 打印.

    1、環境組別:屬GB6587.1-1986《電子測量儀器環境試驗總綱》中的Ш組儀器.

    2、型    式:便攜式    包裝:鋁合金箱

    3、尺寸與重量

    主機:440×300×150(mm)     5 (kg)

    附件:440×300× 80(mm)     3 (kg)

    4、工作電源:AC220V ±10%  頻率:50Hz ±5%

    5、環境溫度:-10°C~40°C 相對濕度:≤85%

    6、絕緣電阻:≤2MΩ

    7、介電強度:電源進線對機殼能承受1.5KV1分鐘的耐壓測試.

    8、時間測試范圍:1~499.9ms 分辯率:0.01ms 精度≤0.1ms

    9、速度測試范圍:15m/s 分辯率:0.01m/s 精度±1%讀數+2個字

    行程測試范圍:不限 分辯率:0.01mm 精度±1%讀數+2個字

    直流電源選擇范圍:25-265V/10A 分辯率:1V  精度≤±1%
