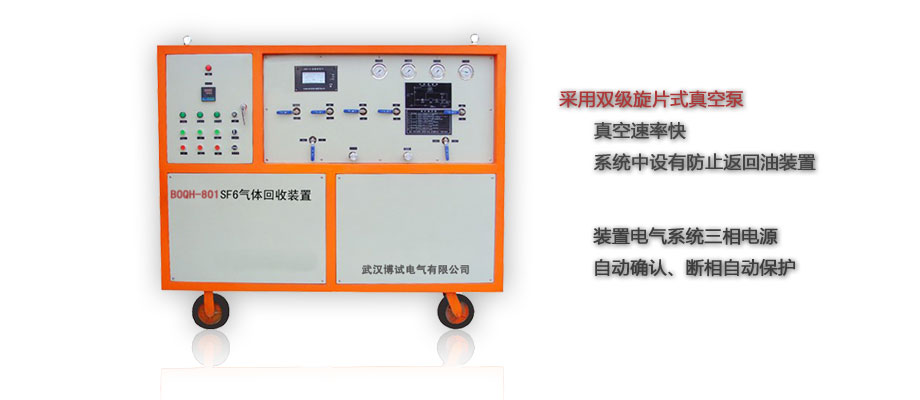

BOQH-801 SF6氣體回收裝置

??????

    SF6氣體回收裝置是用于SF6氣體絕緣電器設備的制造廠,使用運行科研等部門,對各種電器設備進行抽真空,對電器設備充入SF6氣體,并從使用 或試驗的電器中回收SF6氣體,同時進行凈化處理壓縮貯存到貯罐.回收裝置適用于各種電壓等級的SF6電器及GIS組合電器等.

    該裝置按照電力部DL/T 662-1999《六氟化硫氣體回收裝置技術條件》標準,,并采用先進技術研制開發的回收裝置,裝置由回收系統、充氣系統、抽真空系統、凈化系統、貯存系統組成,具有如下主要功能:

    對裝置本機以及電器設備、貯罐、抽真空和真空度的測量

    對電器設備中的氣體進行回收

    對回收和回充的SF6氣體進行干燥、凈化處理

    對SF6電器進行充氣

    對電器中SF6氣體進行壓縮液態貯存

    SF6氣體回收裝置、SF6氣體回收充氣裝置 、SF6氣體回收、SF6抽真空裝置、SF6回收裝置

    采用國外公司先進原理及技術,設計先進,功能齊全,結構合理,操作簡潔明了.

    壓縮系統引進國外壓縮技術的半封閉壓縮機,該機性能穩定使用壽命比以往大大延長.

    抽真空系統采用雙級旋片式真空泵,真空速率快,系統中設有防止返回油裝置.

    凈化系統采用美國尼爾公司原理過濾器,過濾器采用雙級內置式電加熱及內裝高效吸咐劑,凈化效果更顯著(無需頻繁更換吸附劑)

    裝置電氣系統三相電源自動確認、調整

    裝置控制系統采用SF6專用儀表和閥門,同類產品儀表球閥更可靠.

    貯存系統按用戶要求配置貯液罐.

    設備采用風冷移動式,可在無外部水源情況下使用.

     使用壓縮機高壓冷凝液化SF6氣體.

    熱交換器輔助氣體回收和回充

    充氣時經緩沖-氣體充入

    主要性能及技術參數

    裝置極限真空度≤133Pa(特別要求可≤5Pa)

    裝置抽真空速率55m?/h

    裝置充氣初壓力<133Pa(用戶要求自定)

    裝置充氣終壓力≤0.8M Pa

    裝置充氣速率>6m?/h

    裝置回收初壓力≤0.8M Pa

    裝置回收終壓力<1K Pa(標準為≤0.05MP或更高級≤10×133Pa)

    裝置回收壓縮機速率14.7m?/h

    裝置年泄漏率<1%

    裝置貯罐最高設計壓力4.0M Pa(特別需求可定制)

    貯罐容積200L(200Kg)

    貯存方式:常溫液態

    噪聲≤75dB聲壓級

    干燥過濾再生方式:真空再生加熱活化處理

    電源:交流三相380V±10%、50Hz

    裝置總功率<XXKW

    裝置重量:400kg

    經一次回收后氣體濕度為80PPM(50kg為一次處理)

    油份控制:<8PPM,塵?？刂?粒徑<1UM(微米)

    裝置連續無故障運行>1000小時,累積無故障運行>5000小時

    特點功能:

    該設備能對SF6電器抽真空并測定真空度.

    該設備能對SF6電器充入SF6氣體.

    該設備能對SF6電器的氣體進行回收.

    該設備能對回收的SF6氣體凈化處理.

    該設備存儲SF6氣體.
