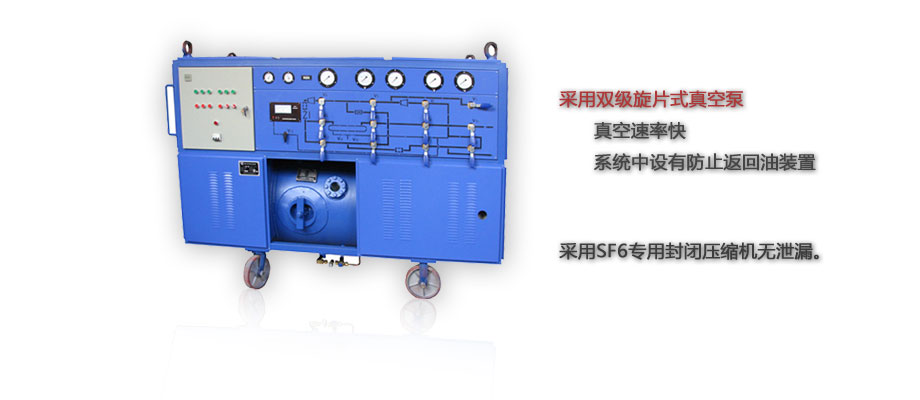

BOQH-803 SF6氣體回收裝置

??????

    BOQH-803 SF6氣體回收裝置是按照DL/T662-1999《六氟化硫充氣及回收裝置》標準生產的,由SF6壓縮機、真空泵、真空系統有防回油裝置, 冷凝系統、儲液罐、凈化系統內置可再生干燥過濾器、塵埃過濾器、球型閥門、真空計以及電氣控制,壓力探測,溫度計及報警裝置的控制和儀表盤等輔助設施等組 成.適用于SF6電器,GIS組合電器SF6氣體絕緣電器設備的制造廠,使用運行科研等部門.

    SF6氣體回收裝置、SF6氣體回收充氣裝置 、SF6氣體回收、SF6抽真空裝置、SF6回收裝置

     設計先進,功能齊全,結構合理,操作簡潔明了.

    壓縮系統:采用SF6專用封閉壓縮機,無泄漏.

    抽真空系統采用日本雙級旋片式真空泵,在系統中設有自動防止返回油裝置.

    凈化系統采用美國Hankison原理過濾器,過濾器采用電加熱及內裝高效吸附劑,凈化效果更顯著(無需頻繁更換吸附劑).

    裝置電氣系統三相電源自動確認、斷相自動保護.

    裝置控制系統采用SF6專用閥門

    貯存系統按用戶要求配置200L貯液罐.

    設備采用移動式.

型    式		冷凍液化,風冷,手推移動式
工作環境溫度		-10℃～40℃
回收	初壓力(Mpa)	0.8
	終壓力(Mpa)	≤0.05
	1m3容積所需時間(h/m3)	≤1
充氣	初壓力(Pa)	≤133
	終壓力(Mpa)	0.7
	1m3容積所需時間(h/m3 )	≤0.3
抽真空從0.1MPa至133Pa需時間 (h/m3 )		≤0.45
極 限 真 空 (Pa)		≤10
年 泄 漏 率		≤1%
回收后SF6 氣體純度	水分(PPM/V)	≤60
	油分(PPM/W)	≤5
	塵埃(um)	≤1
貯	貯存方式	氣液態
存	壓力(MPa)	2.5
容	容積(L)	200
器	貯液量(kg)	200
液化方式		冷凍液化
汽化方式		電加熱
干燥過濾器再生方式		真空加熱活化再生
電源		三相五線 3Φ 380V有零線
總功率(kW)		11
噪聲dB(A)		≤75
外形尺寸(mm)		1770mm×1060mm×1900mm
設備自重(kg)		≤980KG

    SF6壓縮機要求:CA-0300封閉壓縮機(美國EMERSON公司COPELAND產品)

    (1)理論排氣量:15m3/h

    (2)最大排氣壓力:2.5Mpa

    (3)最小吸氣壓力:50Kpa

    (4)最大吸氣壓力:0.35~0.8 Mpa

    (5)功率:2.2KW

    (6)電源:380V  50HZ

    真空泵采用:雙級旋片式真空泵(日本ULVAC  VDN401)

    (1)真空泵采用風冷式可長期運行

    (2)抽真空速率12L/s

    (3)極限真空度0.06pa

    (4)功率1.5KW

    SF6制冷機組的要求:ANKANG主機2.32KW

    過濾系統(凈化系統):采用美國Hankison原理,過濾器雙級過濾,真空活化自再生處理)

    接頭:M27*1.5mm

    安全閥:DN15-13.5MPa

    貯液罐:200L,最高壓力3.8Mpa

    壓力表:

    液化器:

    油氣分離器:

    再生干燥過濾器:

    高壓軟管  5米二根

    氣瓶接口一個

    最小長度為10m的動力電纜(三相)
